二，产品简要说明：
| A.执行标准 |
GB/T16491-1996电子万能试验机 |
| B.本机可做的曲线类别 |
荷重－位移；荷重－时间（电力系统专用） |
| C，特点及用途 |

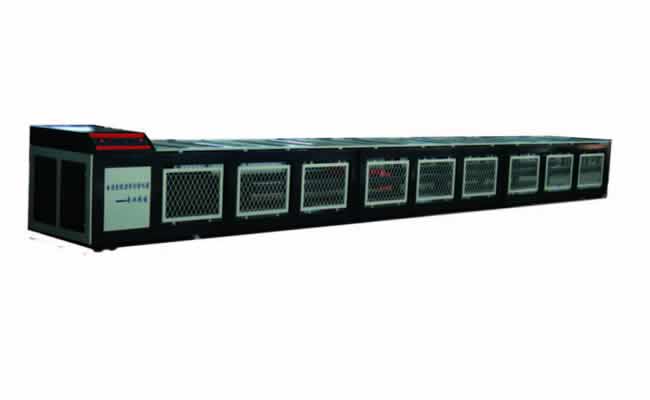

MZ-200KN卧式电子万能试验机采用国内最新集成电路技术和计算机软硬件技术，支持Windows2000/XP/win7。MS-ACCESS数据库可与专用的电力系统软件无缝对接，自动启动运行 ,出示最先进的图文并茂的电力系统力学专用试验报告。能自动判断断裂，做定时间、定力值的静拉（压）试验。可满足如钢丝绳等材料的持拉及其它多种力学试验需求。
|
|
三，技术参数； |
| 型号 |
TH-200KN |
| A.荷重元 |
200KN（20000kg）（美国产） |
| B.力量解析度 |
1/250,000 |
| C.力量准确度 |
±0.3% |
| D.力量放大倍数 |
4倍频 |
| E.位移解析度 |
0.001mm |
|
| F.位移准确度 |
| 四，详细配置： |
| A.传感器型号、品牌、 |
美制世铨，美国Vishay Transducers；测力精度可达0.3%以上 |
| B.动力系统配置的详细情况 |
| 日本松下交流伺服电机产地、型号 |
日本MSMD042plu |
| 驱动器的型号、品牌、产地 |
MBDDT2210、松下、日本 |
| 减速机的型号、品牌、产地 |
为了仪器系统的传动平稳性，本公司使用台湾机械式减速机加两级同步带变速系统，同步带及带轮均高精度产品； |
| 滚珠螺杆 |
台湾ABBA（加强型） |
| C.控制系统 |
| 功能 |
强大的软件功能---Windows XP/win7操作系统下的全开放式测试软件，用户可使用软件现有功能完成几乎所有的力学测试项目，也可根据自己的实际需要自行编辑测试方法。测试结果可与Office、wps等绝大部分自动化办公软件实现无缝对接；
超高的测试精度---优于0.5级的测力准确度，1/250,000的力值分辩率，变形测量分辨率可达0.001mm；
人性化的操控方式---在全电脑控制操作的基础上还可选择外接手动控制盒或加装遥控装置达到操作仪器的目的。 |
| 控制方式 |
全电脑式数据采集及运动控制，真正的三闭环测控系统 |
| 控制精确速度范围 |
0.1 mm -400mm/min |
| D.数据传输方式 |
USB串行接口数据传输方式 |
| E.测试空间、范围 |
前后：8000mm；左右：900mm； |
| F.全程位移 |
| 编码器的型号、品牌、产地、主要功能实现 |
采用松下电机内置增量式编码器，位移分辨率可达0.001mm |
| J.安全装置如何实现 |
1.上下限安全保护采用高灵敏度限位开关，保证机台机械部分在运行过程中的稳定性和不被损坏，紧急情况还可使用仪器上的紧急停止键停止机台的所有动作以达到更可靠的安全保护目的；
2.测控系统及程式软件中可预先设定荷重元的最大容量，测试过程中可精确控制力值，一旦力量值接近或达到荷重元的最大力量值系统会自动停机以保护荷重元不被破坏； |
| H.软件功能的实现、介绍 |
a) 采用windows界面工作平台，参数设定全部以对话框的形式处理，操作简单；
b) 采用单一画面操作，简洁明了，不需进行画面切换；
c) 软件接口具有简体中文、繁体中文及英文三种语言，切换方便；
d) 可自行规划测试表格模式；
e) 测试数据可在主画面中直接呼叫；
f) 可选用平移、比较等方式同时进行多条曲线之数据比较；具多种测量单位，公英制可切换；
g) 具有自动回位功能；
h) 具有自定义试验方法功能；
可做抗拉、抗压、持拉、持压等试验。
|
|
|
|
|
五，主机简要配置表：
| 名 称 |
数量 |
产 地 |
| 滚珠丝杆（加强型） |
2根 |
台湾（ABBA） |
| 伺服电机（大功率低噪音） |
1台 |
日本松下（4.5KW） |
| 传感器（高精度） |
1只 |
美国世铨 |
| 减速机（低震动型） |
1台 |
台湾 |
| 编 码 器 |
1只 |
进口 |
| 软 件 |
1套 |
电力系统专业力学分析软件 |
| 拉伸夹具 |
5付 |
进口 |
| |
|
|
六，装箱单：
1， 主机（含定做测试空间部分）----------------------1台
2， 拉伸夹具（进口）--------------------------------------------------5付
3， 豪华配置品牌电脑--------------------------------------------------1台
4， 激光彩色打印机-----------------------------------------------------1台
5， 电脑桌-----------------------------------------------------------------1台
6， 电脑椅------------------------------------------------------------------1张
7， 电力系统力学定制开发专用测试软件---------------------------1套
8， 数据线------------------------------------------------------------------1根
9， 说明书--------------------------------------------1份
